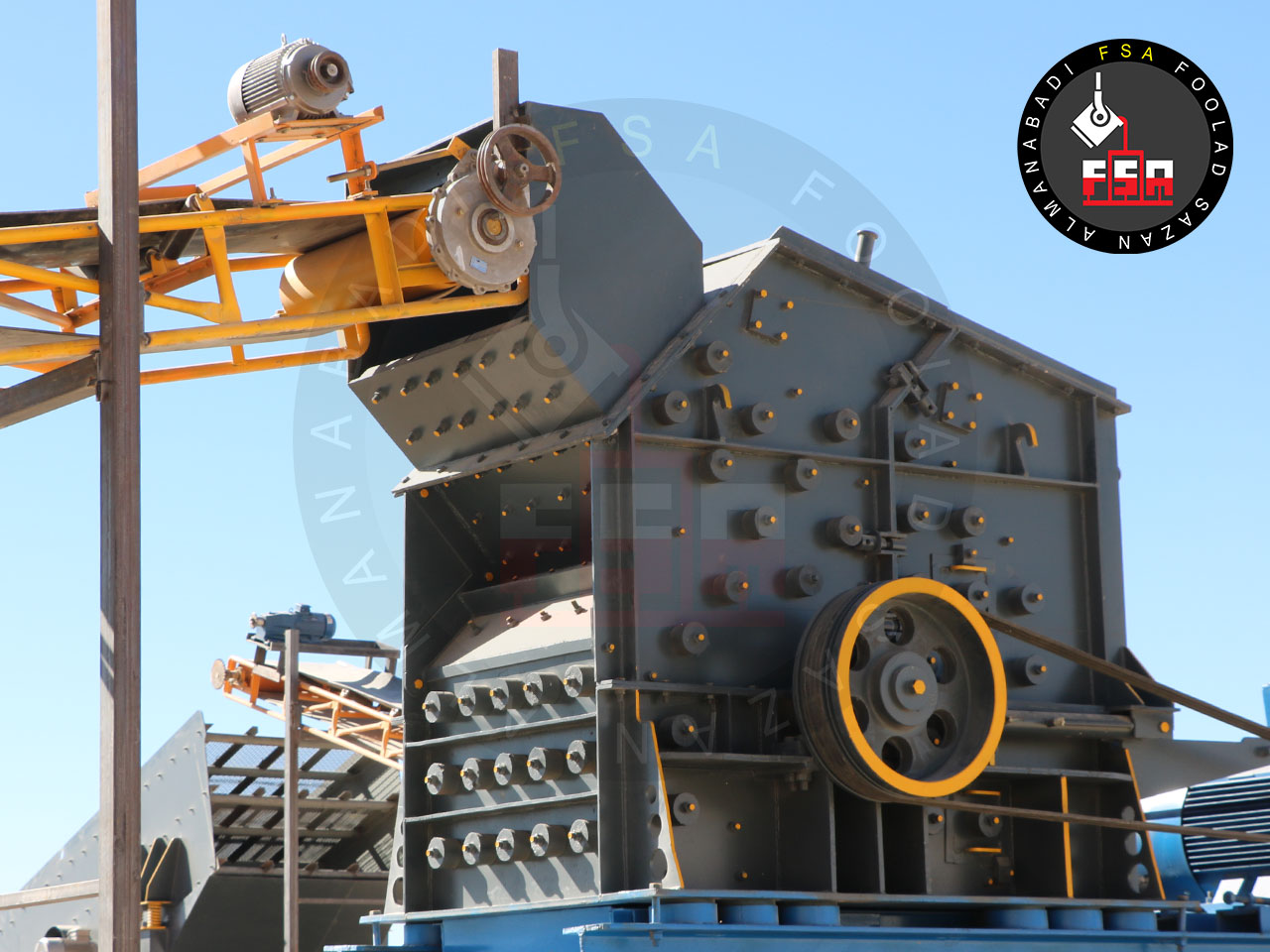

توضیحات کلی درمورد سنگ شکن کوبیت یا ضربه ای

سنگ شکن کوبیت یا ضربه ای یکی از تجهیزات معدنی است که در مرحله فرآوری مواد معدنی و پس از سنگ شکن فکی مورد استفاده قرار می گیرد و از سنگ شکن ها است. در واقع سنگ شکن کوبیت نوعی از سنگ شکن های ضربه ای یا چکشی است که به عنوان سنگ شکن های ثانویه و ثالثیه در واحد سنگ شکنی خطوط فرآوری و خردایش مواد معدنی استفاده می شوند.

سنگ شکن کوبیت یکی از مهم‌ترین دستگاه‌هایی است که در مرحله فرآوری مواد معدنی مورد استفاده قرار می‌گیرد. معمولا پس از اینکه سنگ‌ها از سنگ شکن فکی عبور کرده‌اند، از سنگ شکن کوبیت برای کوچک‌تر کردن آن‌ها بهره می‌برند.

سنگ شکن کوبیت یا ضربه‌ای در مرحله ثانویه و ثالثیه خط تولید محصولات بکار برده می‌شود و به طور کلی در دو نوع ساده و جک دار تولید می‌شوند.

این دستگاه جهت عملیات خردایش، از طریق دوران روتور طراحی گردیده است. کوبیت های در مدل های 100، 120 ، 180و 240 می باشد. در نوع معمولی و جک دار طراحی و ساخته می شود، در هر دو نوع بدنه قابلیت باز شدن به دو قسمت را داشته که امکان تعویض قطعات و ارتقاء عملیاتی دستگاه به وجود می آید. از دیگر مزایای دستگاه دارا بودن پیچ های تنظیم دهانه بار خروجی جهت کنترل سایزبندی و دانه بندی سنگ می باشد.





کاربرد سنگ شکن ضربه ای (کوبیت):

سنگ شکن کوبیت جهت خرد کردن مصالح کوهی و یا رودخانه ای در سایز های 10 الی 15 سانتی متر به کار می روند. سنگ شکن کوبیت از یک روتور که دارای 2 تا 6 ردیف پره چکش است و با سرعت زیاد دوران می کند، تشکیل شده است. نقش پره های چکشی یا همان چکش کوبیت پرتاب قطعات بار ورودی (سنگ و مواد معدنی) به طرف جدار داخل سنگ شکن (سندان کوبیت یا بغل بند کوبیت) است. با چرخش روتور و پرتاب سنگ ها به دیواره ها و سندان ها عمل خردایش صورت می پذیرد.

بر روی جداره سنگ شکن کوبیت تعدادی سپر آجر دار از آلیاژ های ضد سایش نصب شده است که نقش ضد مانع را ایفا می کنند و قطعات بار ورودی بر اثر برخورد با آنها خرد می شوند، سرعت حرکت پره ها 15 تا 50 دور در ثانیه است.

ویژگی ها: قابلیت بسیار بالا در خردایش سنگ های سخت، مناسب برای تولید زیاد شن و ماسه، ظرفیت بالا به واسطه داشتن دهانه بزرگ ورودی بار، ساختمان بسیار مستحکم و مقاومت بالا در هنگام عمل خردایش، ساخت قطعات سایشی از فولاد منگنزی و Ni-Hard و Hi-Cr، راندمان بالا و سهولت در حمل و نصب به دلیل وزن پائین کاربرد: استفاده به عنوان سنگ شکن اولیه و ثانویه در معادن





ویژگی‌های سنگ شکن کوبیت

• تیغه‌های کوبیت بسیار مستحکم بوده و به راحتی سنگ‌ها را به اندازه دلخواه شما خرد می‌کند.
• تعمیر و تعویض قطعات داخلی سنگ شکن کوبیت نسبت به سایر مدل‌ها راحت‌تر انجام می‌گیرد.
• قطعات سنگ شکن ضربه‌ای در بازار پیدا می‌شود و به هنگام خرابی جهت تامین قطعات مشکلی نخواهید داشت.
• به وسیله پیچ‌های موجود بر روی کوبیت می‌توان اندازه سنگ خروجی را مشخص کرد.
• در ورودی دستگاه یک لایه محافظ پلاستیکی وجود دارد که از پرت شدن سنگ‌ها به خارج از کوبیت جلوگیری خواهد کرد.
• جنس بدنه کوبیت از فولاد منگنز است و مقاومتی بی نظیر از خود نشان می‌دهد.
• روتور این دستگاه نسبتا سنگین است و به همین دلیل انرژی کمتری مصرف می‌کند.





کاربرد اصلی کوبیت

سنگ شکن کوبیت جهت خرد کردن مصالح کوهی و یا رودخانه ای در سایز های ۱۰ الی ۱۵ سانتی متر به کار می روند. سنگ شکن کوبیت از یک روتور که دارای ۲ تا ۶ ردیف پره چکش است و با سرعت زیاد دوران می کند، تشکیل شده است. نقش پره های چکشی یا همان چکش کوبیت پرتاب قطعات بار ورودی (سنگ و مواد معدنی) به طرف جدار داخل سنگ شکن (سندان کوبیت یا بغل بند کوبیت) است. با چرخش روتور و پرتاب سنگ ها به دیواره ها و سندان ها عمل خردایش صورت می پذیرد.



صفر تا صد سنگ شکن کوبیت یا ضربه ای



بر روی جداره سنگ شکن کوبیت تعدادی سپر آجر دار از آلیاژ های ضد سایش نصب شده است که نقش ضد مانع را ایفا می کنند و قطعات بار ورودی بر اثر برخورد با آنها خرد می شوند، سرعت حرکت پره ها ۱۵ تا ۵۰ دور در ثانیه است.





سنگ شکن کوبیت دارای یک روتور کوبیت با 2 الی 6 ردیف چکش می باشد که با سرعت بالا دوران کرده و موجب برخورد محکم قطعات سنگ به یکدیگر و چکش و سندان کوبیت می گردد. چکش و سندان کوبیت از جمله قطعاتی هستند که در معرض فرسودگی بسیارقرار دارند و پس از گذشت مدت زمان کوتاه، نیاز به تعویض خواهند داشت.



اصول عملکرد دستگاه بالمیل یا آسیاب گلوله ای



با توجه به اینکه دستگاه سنگ شکن کوبیت معمولا در مراحل ابتدایی یا ثانویه خردایش سنگ ها به کار برده می شود، سنگ های ورودی آن با سختی بالا و ابعاد بزرگ بوده و به همین دلیل جنس قطعات یدکی آن اکثرا از فولاد سخت می باشد.







برای مثال چکش کوبیت معمولا از جنس چدن نایهارد، هایکروم، فولاد منگنزی و فولاد منگنزی مولیبدن دار، سندان کوبیت از جنس چدن نایهارد و روتور کوبیت از جنس فولاد کربنی ساخته می شود. لازم به ذکر است که قطعات یدکی سنگ شکن کوبیت بعد از یک دوره کاری کند و فرسوده شده و این موضوع باعث کاهش چشمگیر راندمان و مقدار نهایی تولید خواهد شد و با تعویض قطعات یدکی سنگ شکن کوبیت می توان عملکرد و راندمان تولید را افزایش و هزینه سربار را کاهش داد.
