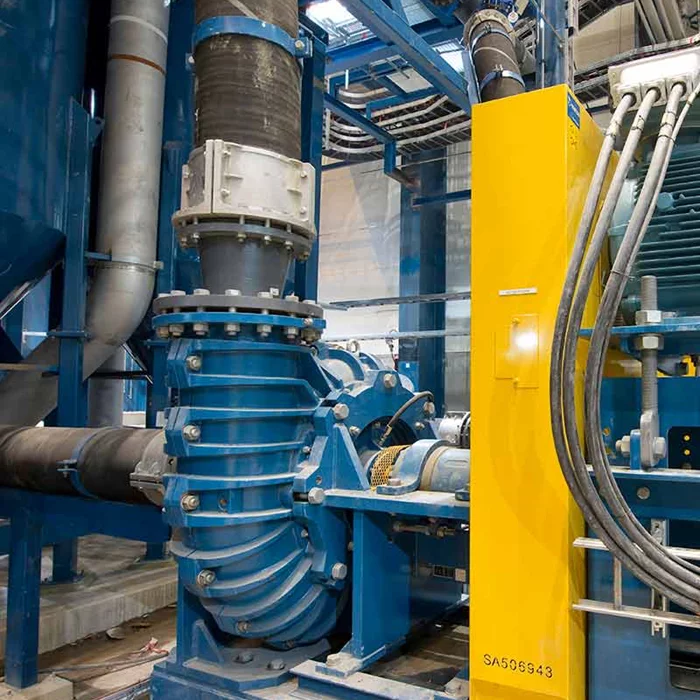

پمپ های اسلاری همه کاره سری X تجهیزات پمپاژ سنگینی هستند. پمپ های سری X که به صورت روکش فلزی سخت یا لاستیکی موجود است، مقادیر زیادی از مواد حاوی مواد جامد را با عملکرد عالی و هزینه های نگهداری پایین کنترل می کند.
طراحی مدولار
محفظه‌های ضخیم حلزونی و پروانه‌های سنگین با قطر زیاد به دقت مطابقت داده شده‌اند تا راندمان، هیدرولیک و حتی سایش بالا را ارائه دهند.
ماندگاری
مواد با کیفیت بالا با خواص سایش عالی و مقاومت در برابر خوردگی.
سهولت نگهداری
پایه کشویی تعمیر و نگهداری به عنوان گزینه ای برای فعال کردن سرویس سریعتر و تعویض قطعات سایش.
پمپ های قوی برای بسیاری از کاربردها

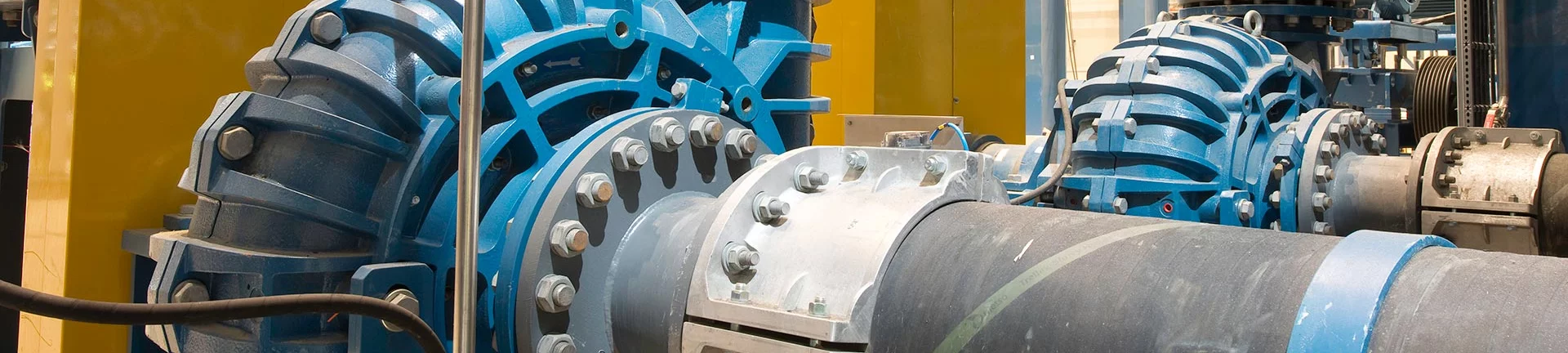

پمپ های دوغاب افقی سری X بسیار سنگین هستند و مخصوصاً سخت ترین کاربردهای پمپاژ را در نظر گرفته اند.
نرخ جریان به 10 000 m³ / ساعت – 44 000 USGPM
سرها تا 75 متر – 250 فوت
برنامه های کاربردی نمونه
معدن و فرآوری مواد معدنی
دوغاب های بسیار سنگین بسیار ساینده
خوراک هیدروسیکلون
زباله و باطله معدن
فرآوری صنعتی
تخلیه آسیاب
شن و ماسه
دوغاب ساینده متوسط
در پمپ های انتقال دوغاب گیاهی
آستر فلزی سخت یا آستر لاستیکی

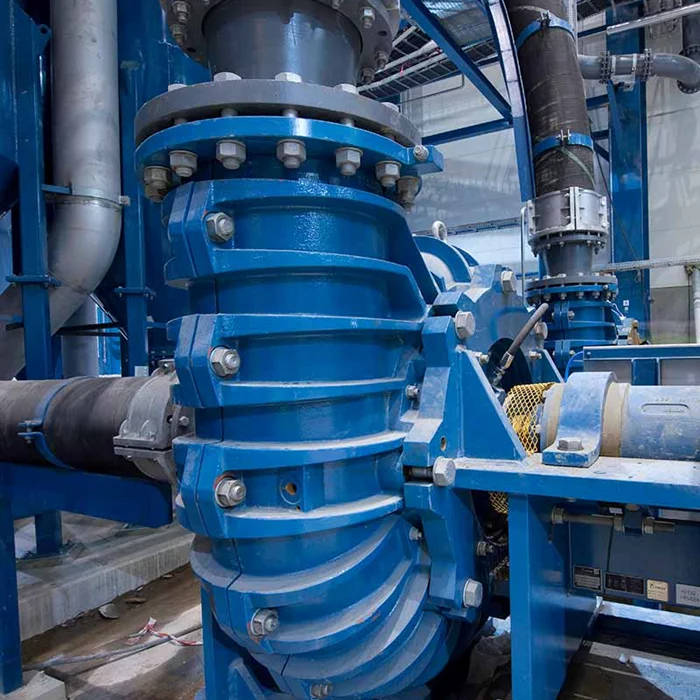

پمپ های دوغاب افقی سری X تجهیزات پمپاژ بادوامی هستند که برای رسیدگی به مقادیر زیادی مواد ساخته شده اند که می توانند حاوی مواد جامد با عملکرد عالی و هزینه های نگهداری کم باشند. طراحی سنگین و ساختار مستحکم همراه با بالاترین کیفیت مواد سایش مقاوم در برابر سایش، عمر طولانی و عملکرد بدون دردسر را در سخت‌ترین کاربردها ممکن می‌سازد.

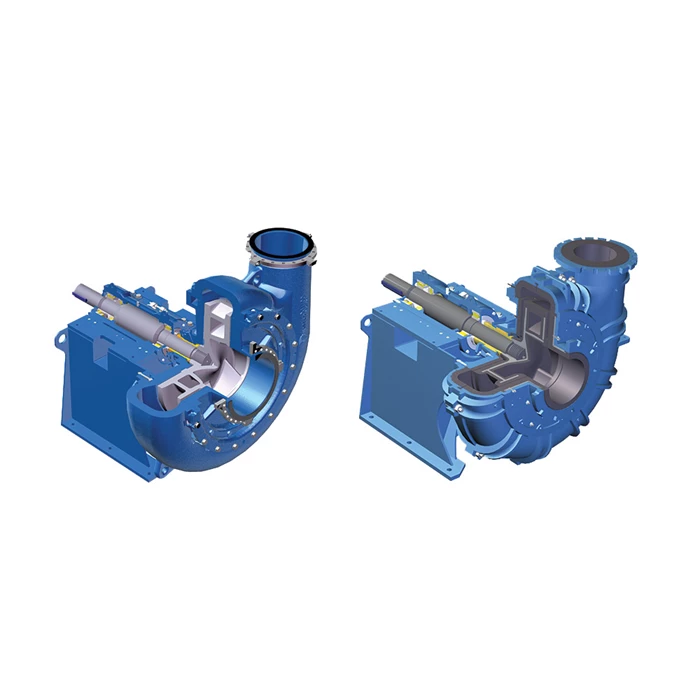

این سری از دو طیف تشکیل شده است، پمپ های XM با روکش فلزی سخت و پمپ های XR با روکش لاستیکی.
ویژگی ها و گزینه ها
پمپ های سری X دارای یک خروجی هیدرودینامیک اولیه هستند که غده را در هنگام کارکردن پمپ خشک می کند. درزگیر ثانویه با روغن کاری شده با روغن از نشتی هنگامی که پمپ کار نمی کند جلوگیری می کند. مهر و موم غده فلاش شده در دسترس است و می تواند به عنوان مهر و موم غده “جریان کامل” یا “کم جریان” عرضه شود. مهر و موم های مکانیکی مختلفی نیز ارائه می شود.
جنس پروانه استاندارد آلیاژ آهن سفید کروم بالا با سختی اسمی 600 BHN است. ماده استاندارد پوشش لاستیکی لاستیک طبیعی است. مواد دیگر در صورت درخواست در دسترس هستند. پایه اسلاید تعمیر و نگهداری می تواند زمان مورد نیاز برای تعویض قطعات سایش را تا 50٪ کاهش دهد.
گزینه های پایه اسلاید نگهداری برای اندازه های ورودی تا 400 میلی متر (16 اینچ) در دسترس هستند.

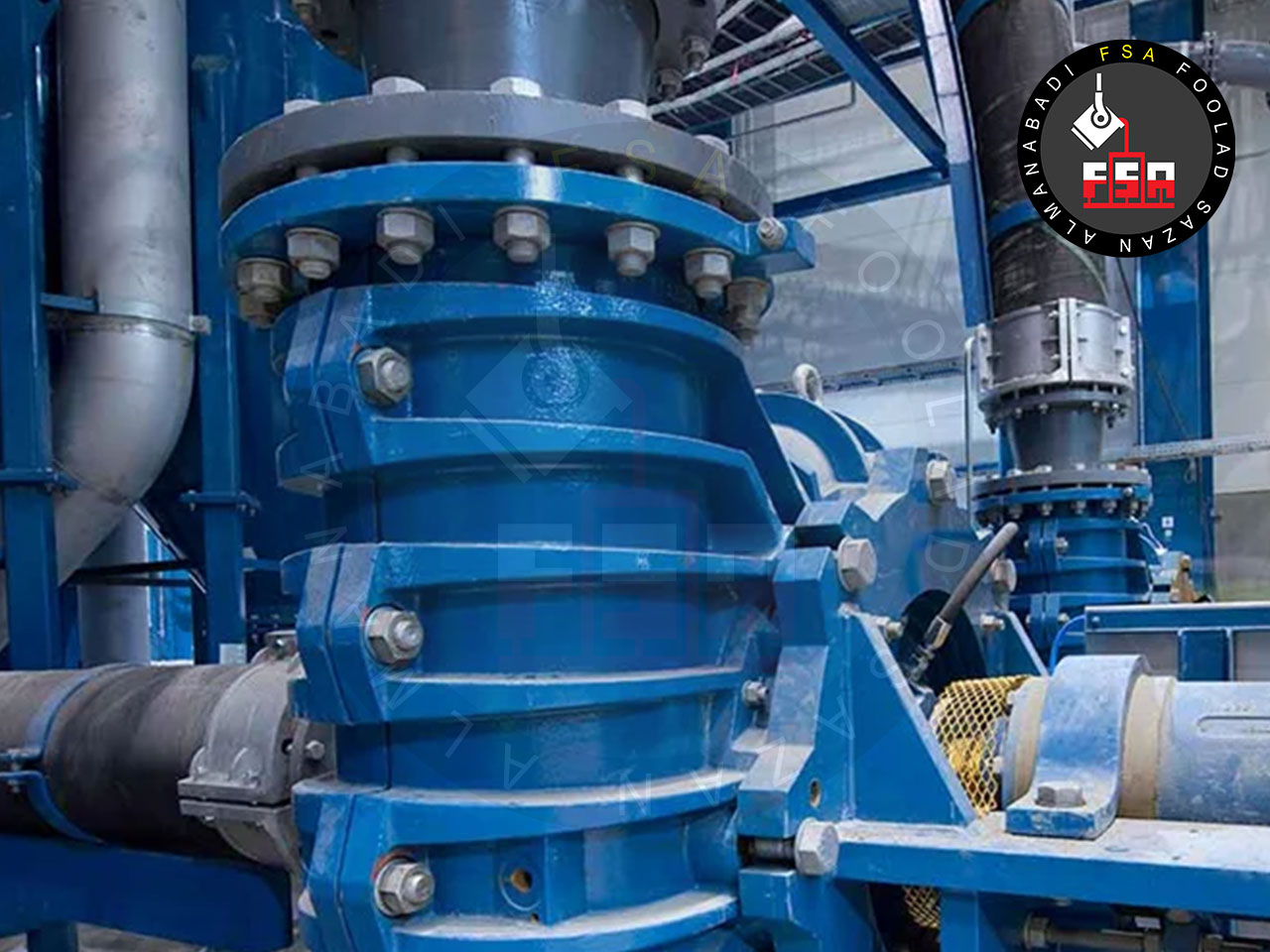

نحوه عملکرد و مشخصات پمپ اسلاری Slurry Pump
مشخصات پمپ های اسلاری Horizontal Slurry Pumps سری X
|
MODEL
|
INLET
|
OUTLET
|
HEIGHT (H)
|
LENGHT (L)
|
WIDTH (W)
|
WEIGHT*
|
|
|---|---|---|---|---|---|---|---|
| XM350 | 350 mm (14″) | 300 mm (12″) | 1 727 mm (68″) | 1 808 mm (71″) | 1 110 mm (44″) | 5 000 kg (11 023 lbs) | |
| XM400 | 400 mm (16″) | 350 mm (14″) | 1 881 mm (74″) | 1 980 mm (78″) | 1 204 mm (47″) | 6 700 kg (14 770 lbs) | |
| XM500 | 500 mm (20″) | 450 mm (18″) | 2 150 mm (85″) | 2 145 mm (84″) | 1 380 mm (54″) | 9 800 kg (21 649 lbs) | |
| XM700 | 700 mm (28″) | 650 mm (26″) | 2 560 mm (100″) | 2 324 mm (91″) | 1 565 mm (62″) | 19 900 kg (43 940 lbs) | |
| XR300 | 300 mm (12″) | 250 mm (10″) | 1340 mm (53″) | 1827 mm (72″) | 940 mm (37″) | 3 000 kg (6 720 lbs) | |
| XR350 | 350 mm (14″) | 300 mm (12″) | 1 727 mm (68″) | 1 808 mm (71″) | 1 110 mm (44″) | 4 200 kg (9 305 lbs) | |
| XR400 | 400 mm (16″) | 350 mm (14″) | 1 881 mm (74″) | 1 980 mm (78″) | 1 204 mm (47″) | 5 300 kg (11 823 lbs) |
